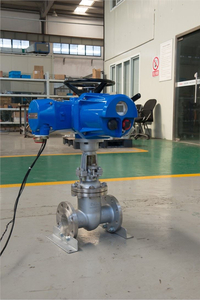

Un Válvula de compuerta eléctrica es un innovador dispositivo de control de tuberías que combina la confiabilidad de las válvulas de compuerta tradicionales con la conveniencia del control eléctrico moderno. La característica clave de esta válvula es su funcionamiento mediante un actuador eléctrico, que controla la apertura y el cierre de la válvula de compuerta mediante voltaje eléctrico y control de señal.
Definición: Una válvula de compuerta eléctrica es un tipo de válvula que utiliza un mecanismo de actuador eléctrico para controlar el movimiento hacia arriba y hacia abajo de la compuerta. Convierte la energía eléctrica en energía mecánica a través de señales eléctricas de entrada, lo que permite un control preciso del flujo del medio en las tuberías.
Mando a distancia: Los operadores pueden manipular la válvula desde una sala de control u otras ubicaciones remotas, eliminando la necesidad de presencia en el sitio.
Costos laborales reducidos: La operación automatizada disminuye la necesidad de intervención manual, reduciendo así los gastos de mano de obra.
Eficiencia de producción mejorada: Las capacidades de respuesta rápida y control preciso mejoran significativamente la eficiencia del proceso de producción.
Conexión y aislamiento de tuberías: Como componente crucial en los sistemas de tuberías, las válvulas de compuerta eléctricas pueden conectar o cortar el flujo medio en las tuberías según sea necesario.
Las válvulas de compuerta eléctricas incorporan ingeniería avanzada para brindar un control eficiente y preciso sobre el flujo de fluidos en las tuberías. Su funcionamiento depende de dos componentes clave: el diseño de la válvula de compuerta y el actuador eléctrico.
El núcleo de una válvula de compuerta eléctrica es su mecanismo de compuerta. Este diseño utiliza una compuerta plana o en forma de cuña para controlar el flujo de medio a través de la válvula:
1. Compuerta plana: una placa plana y rectangular se mueve perpendicularmente a la trayectoria del flujo. Cuando está completamente bajado, bloquea completamente el flujo, y cuando está levantada, permite el paso sin restricciones.
2. Puerta en forma de cuña: este diseño presenta una puerta cónica que encaja con precisión en un asiento en ángulo correspondiente. La forma de cuña proporciona un sello más hermético cuando está cerrado y puede soportar diferencias de presión más altas.
En ambos diseños, la compuerta se mueve linealmente para abrir o cerrar la válvula, proporcionando un camino de flujo claro y sin obstrucciones cuando está completamente abierta.
El actuador eléctrico es el componente que diferencia a las válvulas de compuerta eléctricas de las válvulas de compuerta manuales tradicionales. Consta de dos elementos principales:
Operación motorizada:
1. Un motor eléctrico sirve como fuente de energía para el actuador.
2. Este motor convierte la energía eléctrica en energía mecánica rotacional.
3. Luego, el movimiento de rotación se convierte en movimiento lineal para subir o bajar la puerta.
4. Esta configuración permite el control remoto de la válvula, lo que permite la operación desde una sala de control distante o un sistema automatizado.
1. Las válvulas de compuerta eléctricas avanzadas incorporan sensores de posición y sistemas de control.
2. Estos componentes permiten ajustes precisos en la posición de la puerta.
3. Los operadores pueden configurar la válvula en cualquier posición entre completamente abierta y completamente cerrada, lo que proporciona un control preciso sobre los caudales.
4. Algunos sistemas incluyen mecanismos de retroalimentación que informan la posición actual de la puerta, asegurando un control y monitoreo precisos.
La integración de estos elementos da como resultado una válvula que puede operarse de forma remota, responder rápidamente a las señales de control y proporcionar un control de flujo preciso. Esto hace que las válvulas de compuerta eléctricas sean ideales para aplicaciones que requieren ajustes frecuentes, regulación precisa del flujo o integración en sistemas automatizados.
Las válvulas de compuerta eléctricas se han vuelto cada vez más populares en diversas aplicaciones industriales debido a sus numerosos beneficios. Estas válvulas combinan el diseño robusto de las válvulas de compuerta tradicionales con un accionamiento eléctrico avanzado, lo que da como resultado una variedad de características ventajosas:
Las válvulas de compuerta eléctricas destacan por proporcionar una regulación precisa del flujo de fluido. El actuador eléctrico permite ajustes incrementales en la posición de la puerta, lo que permite a los operadores ajustar los caudales con alta precisión. Este nivel de control es particularmente beneficioso en procesos que requieren una gestión exacta del flujo, como en la fabricación de productos químicos o en instalaciones de tratamiento de agua.
Una de las ventajas más importantes de las válvulas de compuerta eléctricas es la capacidad de controlarlas desde una ubicación central. Esta capacidad de operación remota permite:
1. Mayor seguridad al reducir la necesidad de que el personal esté presente en áreas peligrosas
2. Eficiencia mejorada mediante el control centralizado de múltiples válvulas
3. Fácil integración en sistemas automatizados y redes SCADA (Supervisión, Control y Adquisición de Datos)
Las válvulas de compuerta eléctricas están diseñadas para un accionamiento rápido. El motor eléctrico puede abrir o cerrar rápidamente la válvula, proporcionando:
1. Capacidades de apagado rápido en situaciones de emergencia
2. Control de procesos eficiente en aplicaciones que requieren ajustes frecuentes de válvulas
3. Interrupción minimizada del flujo en sistemas críticos
Estas válvulas están diseñadas para brindar durabilidad y resistencia a alta presión:
1. Los materiales de construcción robustos resisten entornos industriales hostiles
2. Los sellos de alta calidad garantizan un cierre hermético incluso en condiciones difíciles
3. Diseñado para soportar una amplia gama de temperaturas y presiones
4. Larga vida operativa con rendimiento constante a lo largo del tiempo
Las válvulas de compuerta eléctricas están diseñadas teniendo en cuenta la facilidad de servicio:
1. Las piezas móviles mínimas reducen la frecuencia del mantenimiento requerido
2. El diseño modular permite una fácil sustitución de componentes individuales
3. Las funciones de autodiagnóstico en los modelos avanzados pueden alertar a los operadores sobre posibles problemas antes de que se vuelvan críticos.
4. La menor necesidad de intervención manual reduce el riesgo de error humano durante el mantenimiento.
Estas características y ventajas clave hacen de las válvulas de compuerta eléctricas una excelente opción para diversas aplicaciones industriales. Ofrecen un equilibrio entre control preciso, eficiencia operativa y confiabilidad que es crucial en los procesos industriales modernos. Ya sea en oleoductos y gasoductos, sistemas de distribución de agua o plantas de procesamiento de productos químicos, las válvulas de compuerta eléctricas brindan una solución sofisticada para los desafíos de control de flujo.
Las válvulas de compuerta eléctricas son dispositivos complejos que vienen en varias configuraciones para adaptarse a diferentes aplicaciones industriales. La estructura de estas válvulas se puede clasificar en función de dos aspectos principales: estructura del vástago y estructura de la compuerta. Cada tipo ofrece ventajas únicas y es adecuado para requisitos operativos específicos.
1. En este diseño, el vástago se mueve linealmente cuando la válvula se abre o se cierra.
2. La rosca impulsora está ubicada fuera del cuerpo de la válvula.
3. Ventajas:
Permite una fácil indicación visual de la posición
Facilita la lubricación de la rosca del vástago.
Proporciona información clara sobre el estado de la válvula.
4. Comúnmente utilizado en aplicaciones donde la visibilidad de la posición de la válvula es crucial.
1. Aquí, el vástago gira en su lugar sin movimiento lineal.
2. La rosca impulsora está ubicada dentro del cuerpo de la válvula.
3. Ventajas:
Diseño compacto adecuado para espacios reducidos
Las roscas protegidas reducen los riesgos de corrosión y contaminación.
4. A menudo se utiliza en instalaciones subterráneas o donde el espacio vertical es limitado.
a) Puerta Simple Rígida:
1. Presenta una estructura simple con una puerta sólida en forma de cuña.
2. Ventajas:
Sellado fiable
Diseño sencillo
3. Limitaciones:
Propenso a sujetarse y rayarse, especialmente en aplicaciones de alta temperatura
4. Adecuado para uso general en condiciones moderadas.
b) Puerta única flexible:
1. Utiliza deformación elástica para sellar.
2. Ventajas:
Adaptable a varias temperaturas y presiones.
Riesgo reducido de incautación.
3. Ideal para aplicaciones con condiciones operativas fluctuantes.
c) Puerta Doble:
1. Consta de dos piezas de puerta con mecanismo de extensión.
2. Ventajas:
Fácil sellado
Mantiene el rendimiento a pesar de los cambios de temperatura.
3. Limitaciones:
Estructura más compleja
Tamaño total más grande
4. Se utiliza en aplicaciones críticas donde el sellado consistente es primordial.
a) Puerta única:
1. Cuenta con una compuerta plana que se mueve perpendicular al flujo.
2. Puede utilizar sellos blandos fijos o flotantes.
3. Ventajas:
estructura sencilla
Buen sellado con juntas blandas
4. Adecuado para aplicaciones de media y baja presión.
b) Puertas Dobles:
1. Utiliza dos compuertas paralelas con una cuña superior para generar fuerza de sellado.
2. Ventajas:
Menos propenso a rascarse
Buenas propiedades de sellado
3. Normalmente se utiliza para aplicaciones de válvulas de baja presión y diámetro pequeño.
En las válvulas de compuerta eléctricas, estos elementos estructurales se combinan con un actuador eléctrico, que proporciona la fuerza motriz para abrir y cerrar la válvula. La elección de la estructura del vástago y de la compuerta depende de factores como la presión de funcionamiento, la temperatura, las limitaciones de espacio y los requisitos específicos de la aplicación.
Comprender estas variaciones estructurales es crucial para seleccionar la válvula de compuerta eléctrica más adecuada para un entorno industrial determinado, garantizando un rendimiento, confiabilidad y longevidad óptimos del sistema de válvulas.
Las válvulas de compuerta eléctricas son componentes versátiles ampliamente utilizados en diversas industrias debido a su control de flujo eficiente y capacidades de operación remota. Su diseño robusto y su capacidad para manejar diversos medios los hacen indispensables en numerosas aplicaciones.
Medios adecuados:
Las válvulas de compuerta eléctricas están diseñadas para manejar una amplia gama de fluidos y materiales semisólidos, que incluyen:
1. Agua: Tanto en los sistemas de distribución de agua potable como en la gestión de aguas residuales.
2. Petróleo: Crucial para controlar el flujo en refinerías de petróleo y oleoductos de transporte de petróleo.
3. Cemento: Utilizado en los procesos de fabricación y distribución de cemento.
4. Pulpa de Papel: Esencial en la industria del papel y la pulpa para controlar el flujo de lodos de pulpa.
5. Otros medios: Capaz de manejar otros líquidos, gases y lodos según el diseño específico de la válvula y los materiales utilizados.
Aplicaciones industriales comunes:
Industria del Papel y la Celulosa:
1. Control del flujo de pulpa durante las distintas etapas de la producción de papel.
2. Regulación del agua y aditivos químicos en el proceso de fabricación de papel.
3. Gestión de aguas residuales en fábricas de papel.
Centrales Eléctricas:
1. Control del flujo de agua en sistemas de refrigeración.
2. Regulación del vapor en centrales térmicas
3. Gestión de líneas de suministro de combustible.
4. Aislamiento de equipos para mantenimiento y paradas de emergencia
Astilleros:
1. Control de los sistemas de agua de lastre
2. Gestión de sistemas de transferencia de combustible.
3. Regulación de los sistemas de agua contra incendios
4. Control de diversos sistemas de servicios públicos en los buques.
Plantas de Tratamiento de Aguas Residuales:
1. Control de flujos afluentes y efluentes
2. Regulación de los sistemas de dosificación de químicos
3. Gestión de líneas de transferencia de lodos
4. Aislamiento de tanques de tratamiento y cámaras para mantenimiento
Aplicaciones adicionales:
· Industria del Petróleo y Gas: Para controlar el flujo de petróleo crudo, gas natural y productos refinados en ductos e instalaciones de procesamiento.
· Plantas de Procesamiento de Productos Químicos: Para gestionar el flujo de diversos productos químicos y reactivos durante todo el proceso de producción.
· Operaciones Mineras: Para controlar flujos de lodos y gestionar sistemas de agua en minas.
· Industria de Alimentos y Bebidas: Regular el flujo de ingredientes y gestionar sistemas de limpieza in situ (CIP).
· Fabricación farmacéutica: Para el control preciso de diversos líquidos y gases en procesos de producción de medicamentos.
Las válvulas de compuerta eléctricas ofrecen varias ventajas en estas aplicaciones:
1. Operación Remota: Permite el control centralizado, mejorando la seguridad y la eficiencia.
2. Control de flujo preciso: permite una regulación precisa del flujo de medios, crucial para la optimización del proceso.
3. Tiempo de respuesta rápido: facilita cambios rápidos en el sistema y paradas de emergencia cuando sea necesario.
4. Fiabilidad: Proporciona un rendimiento constante en entornos industriales exigentes.
5. Integración con sistemas de automatización: se incorpora fácilmente a SCADA y otros sistemas de control para un funcionamiento perfecto.
La versatilidad y robustez de las válvulas de compuerta eléctricas las convierten en la opción preferida en industrias donde el control de flujo confiable es fundamental. A medida que los procesos industriales continúan evolucionando y automatizando, es probable que crezca aún más el papel de las válvulas de compuerta eléctricas para garantizar operaciones eficientes y seguras en varios sectores.
