Una válvula motorizada desempeña un papel central en el control automatizado de fluidos al combinar el diseño de válvula mecánica con accionamiento eléctrico. A diferencia de las válvulas manuales, permite una regulación precisa, repetible y controlada remotamente de líquidos o gases, lo que la hace indispensable en la automatización industrial, los servicios de construcción y los sistemas de infraestructura. A medida que la automatización continúa expandiéndose en sectores como los sistemas HVAC , la gestión del agua y el control de procesos, comprender cómo funciona una válvula motorizada y cómo elegir la correcta se vuelve esencial para garantizar la confiabilidad, seguridad y eficiencia del sistema. Este artículo se centra en orientación de selección práctica, diferencias funcionales y consideraciones del mundo real en lugar de definiciones abstractas.
Una válvula motorizada es una válvula operada por un actuador eléctrico que abre, cierra o modula automáticamente el flujo en respuesta a una señal de control. El actuador convierte la energía eléctrica en movimiento mecánico, impulsando el vástago o el disco de la válvula a una posición específica. Dependiendo del diseño, la válvula puede funcionar en modo de encendido/apagado o proporcionar control proporcional para una regulación precisa del flujo.
El principio de funcionamiento suele implicar un motor, un tren de engranajes, interruptores de límite y un cuerpo de válvula. Cuando una señal de voltaje como se aplica Una vez que se alcanza la posición preestablecida, los interruptores de límite detienen el motor para evitar el sobrecarrera. Algunos diseños incluyen mecanismos de retorno por resorte que fuerzan la válvula a una 24v , el motor gira y mueve el elemento interno de la válvula. posición normalmente cerrada o normalmente abierta durante un corte de energía, lo que mejora la seguridad del sistema.
Debido a que una válvula motorizada no depende de la presión del aire como las válvulas neumáticas, es muy adecuada para entornos donde el aire comprimido no está disponible o no es deseable. Esta operación autónoma lo hace popular para el control de agua , tuberías automatizadas y sistemas distribuidos que requieren una actuación eléctrica confiable.

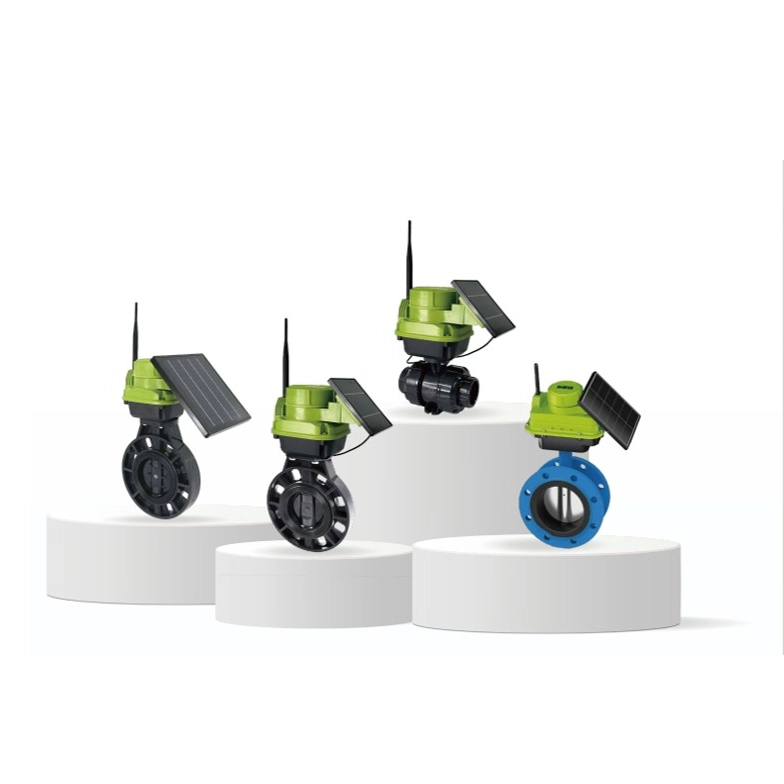

Existen varias configuraciones comunes de válvula motorizada , cada una diseñada para cumplir con diferentes requisitos de control y flujo. Comprender estas diferencias es esencial a la hora de seleccionar una válvula adecuada.

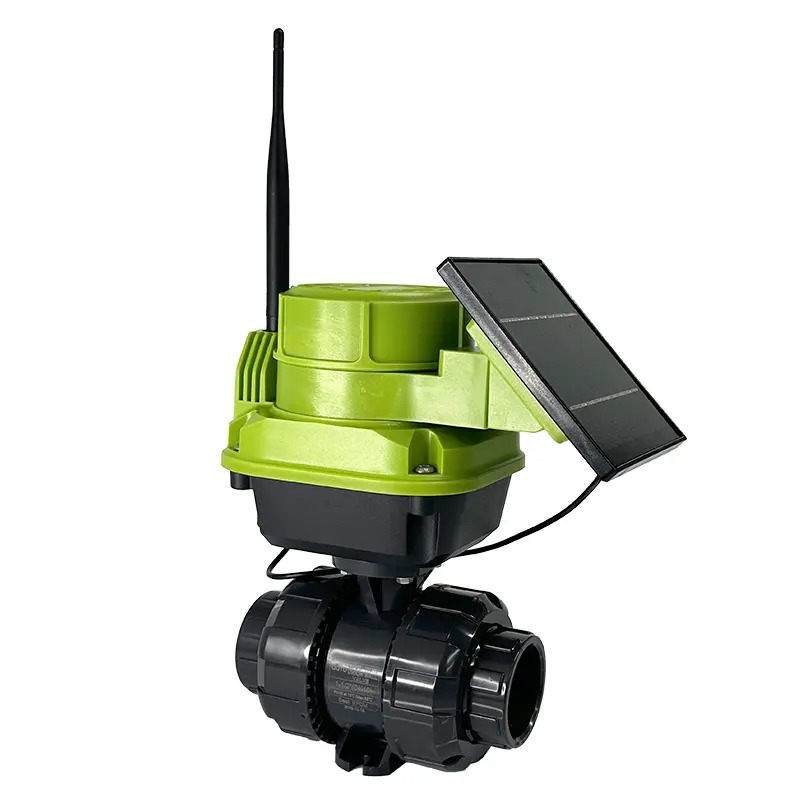

Las válvulas de bola se utilizan ampliamente debido a su cierre hermético y su estructura simple. Una válvula de bola motorizada hace girar una bola esférica con un orificio para permitir o bloquear el flujo. Son comunes en sistemas de riego y aplicaciones generales Las válvulas de mariposa, identificadas por su disco giratorio, son más livianas y compactas, lo que hace que las válvulas motorizadas de tipo de control de agua . mariposa sean ideales para tuberías de gran diámetro.
Una válvula motorizada de 3 vías está diseñada para desviar o mezclar flujo y se usa comúnmente en sistemas HVAC para controlar circuitos de calefacción o refrigeración. Estas válvulas permiten rutas de flujo más complejas en comparación con las válvulas de dos vías estándar y son fundamentales para una gestión térmica eficiente desde el punto de vista energético.
El comportamiento de control también difiere. Las válvulas de encendido/apagado se abren o cierran completamente, mientras que las válvulas moduladoras ajustan el flujo proporcionalmente. La selección del tipo correcto depende de si el sistema requiere un aislamiento simple o un ajuste de flujo preciso.
La versatilidad de una válvula motorizada permite su implementación en muchas industrias donde la automatización y la confiabilidad son prioridades. En la automatización de edificios, los sistemas HVAC dependen de válvulas motorizadas para regular el agua fría, el agua caliente y el vapor, garantizando temperaturas interiores estables y un uso eficiente de la energía.
En la agricultura, las válvulas motorizadas para riego permiten la distribución de agua programada y controlada remotamente, lo que reduce los residuos y los costos de mano de obra. Su capacidad para integrarse con sensores y controladores respalda estrategias de riego inteligentes basadas en la humedad del suelo y los datos meteorológicos.
El control de procesos industriales también depende en gran medida de válvulas motorizadas para gestionar productos químicos, agua y gases. Las válvulas fabricadas en acero inoxidable son especialmente valoradas en entornos corrosivos o higiénicos, como el procesamiento de alimentos y el tratamiento de agua. La infraestructura municipal utiliza válvulas motorizadas en estaciones de bombeo y redes de distribución para mejorar la capacidad de respuesta y reducir la intervención manual.
En todas estas aplicaciones, el beneficio común es el control de flujo automatizado y consistente que mejora la eficiencia operativa y la seguridad del sistema.
Seleccionar la válvula motorizada adecuada requiere una evaluación estructurada de los requisitos del sistema en lugar de centrarse en un solo parámetro. La primera consideración es el tipo de medio que se controla. El agua limpia, los productos químicos corrosivos o los fluidos a alta temperatura exigen diferentes materiales de válvula y tecnologías de sellado.
Los rangos de presión y temperatura de funcionamiento influyen directamente en el diseño del cuerpo de la válvula y en los requisitos de par del actuador. Un tamaño insuficiente del actuador puede provocar un cierre incompleto, mientras que un tamaño excesivo aumenta el coste y el consumo de energía. El voltaje de control, como 24 V , debe coincidir con la fuente de alimentación y el sistema de control disponibles.
El comportamiento a prueba de fallos es otro factor crítico. En aplicaciones donde la seguridad es primordial, una válvula motorizada normalmente cerrada garantiza la detención del flujo durante la pérdida de energía. También se deben evaluar el tiempo de respuesta, el ciclo de trabajo y la vida útil esperada, especialmente en sistemas con actuación frecuente.
Finalmente, la compatibilidad con los sistemas de control existentes, incluidos los PLC industriales o de gestión de edificios, determina la facilidad con la que la válvula se puede integrar y mantener a lo largo del tiempo.
La selección del material afecta significativamente la durabilidad y la idoneidad de una válvula motorizada . Las válvulas de latón son rentables para el control general del agua , mientras que las válvulas de acero inoxidable ofrecen resistencia a la corrosión y solidez superiores para entornos exigentes. Las válvulas de plástico son livianas y resistentes a ciertos químicos, pero tienen una tolerancia limitada a la temperatura.
Las opciones de energía influyen tanto en el rendimiento como en el alcance de la aplicación. Los actuadores de bajo voltaje , eléctricos como los modelos de 24 V , son comunes en sistemas HVAC y automatización de edificios debido a su seguridad y compatibilidad con paneles de control. Los actuadores de mayor voltaje se utilizan a menudo en entornos industriales donde se requieren tramos de cables más largos.
La siguiente tabla resume los puntos de comparación clave:
| Aspecto de selección | Opciones comunes | Caso de uso típico |
|---|---|---|
| Tipo de válvula | Bola, mariposa , de 3 vías | Aislamiento, mezcla, desviación. |
| Material | Latón, Acero inoxidable , Plástico | Agua, fluidos corrosivos. |
| Fuente de alimentación | 24 V , 110–230 V eléctrico | Edificio versus sistemas industriales |
| Modo de control | Encendido/Apagado, Modulación | Control simple versus precisión |
Comprender estas compensaciones ayuda a garantizar que la válvula motorizada seleccionada se alinee con los requisitos técnicos y operativos.
La instalación adecuada es fundamental para el rendimiento a largo plazo de una válvula motorizada . Las válvulas deben instalarse de acuerdo con las marcas de dirección del flujo y se debe proporcionar espacio adecuado para retirar o reparar el actuador. La orientación incorrecta puede provocar un desgaste desigual o fallos en el sellado.
Las conexiones eléctricas deben seguir los códigos locales y garantizar un suministro de voltaje estable para evitar daños al actuador. En los sistemas HVAC , la integración con controladores y sensores se debe probar minuciosamente para confirmar una respuesta precisa a las señales de control.
Los requisitos de mantenimiento varían según el tipo de válvula y la aplicación. Si bien muchas válvulas motorizadas están diseñadas para un mantenimiento mínimo, la inspección periódica de los sellos, el cableado y el movimiento del actuador ayuda a prevenir fallas inesperadas. En los sistemas de agua, la acumulación de sedimentos puede afectar el rendimiento, por lo que la filtración y los controles periódicos son importantes.
Tener en cuenta estos factores durante la selección reduce el tiempo de inactividad y extiende la vida operativa de la válvula motorizada..
La principal ventaja de una válvula motorizada es la automatización. La operación remota, el rendimiento constante y la fácil integración con los sistemas de control mejoran significativamente la eficiencia en comparación con las válvulas manuales. El ahorro de energía en los sistemas HVAC y la conservación del agua para riego son beneficios tangibles.
Sin embargo, también existen limitaciones. Las válvulas motorizadas dependen de la energía eléctrica, lo que las hace vulnerables durante los cortes, a menos que se utilicen diseños a prueba de fallos. Los costos iniciales son más altos que los de las válvulas manuales y una selección inadecuada puede provocar un exceso de ingeniería o un desgaste prematuro.
Equilibrar estas ventajas y limitaciones requiere una comprensión clara de las prioridades del sistema, las condiciones operativas y las expectativas de mantenimiento a largo plazo.
Una válvula motorizada es un componente fundamental en los sistemas automatizados de control de fluidos modernos y ofrece precisión, confiabilidad y eficiencia operativa. Elegir una adecuada implica más que identificar un tipo de válvula; requiere una consideración cuidadosa de las demandas de la aplicación, los materiales, el suministro de energía, el comportamiento del control y las condiciones de instalación. Al alinear estos factores con los objetivos del sistema, los usuarios pueden lograr soluciones de control de flujo seguras, eficientes y duraderas que respalden los objetivos de automatización a largo plazo.
1. ¿Cuál es la principal diferencia entre una válvula motorizada y una válvula solenoide?
Una válvula motorizada utiliza un motor y engranajes para un movimiento controlado, lo que la hace adecuada para tamaños más grandes y ciclos de trabajo más largos, mientras que las válvulas de solenoide dependen de la fuerza electromagnética y generalmente están limitadas a aplicaciones más pequeñas.
2. ¿Es mejor una válvula motorizada normalmente cerrada por razones de seguridad?
En muchos casos, sí. Un diseño normalmente cerrado garantiza que el flujo se detenga automáticamente durante la pérdida de energía, lo cual es fundamental en los sistemas de agua y calefacción.
3. ¿Se puede utilizar una válvula motorizada para control de encendido/apagado y de modulación?
Sí, dependiendo del actuador y la señal de control, una válvula motorizada puede proporcionar una operación de encendido/apagado simple o un control modulante preciso.
4. ¿Por qué se utilizan comúnmente 24 V en sistemas HVAC? El control ?
de 24 V de bajo voltaje es más seguro, más fácil de integrar con sistemas de automatización de edificios y está ampliamente estandarizado en aplicaciones HVAC.
5. ¿ Es siempre el acero inoxidable la mejor opción de material?
No siempre. El acero inoxidable ofrece una excelente durabilidad y resistencia a la corrosión, pero el latón o el plástico pueden ser más rentables para agua limpia o aplicaciones de baja demanda.
