Imagine un mundo donde las máquinas se mueven con precisión y potencia. Los actuadores lo hacen posible. Pero, ¿qué es mejor: neumático o eléctrico? Elegir el actuador adecuado es crucial para la eficiencia y la rentabilidad. En esta publicación, aprenderá sobre los actuadores neumáticos y eléctricos , sus diseños, aplicaciones y beneficios. Le ayudaremos a decidir cuál se adapta mejor a sus necesidades.

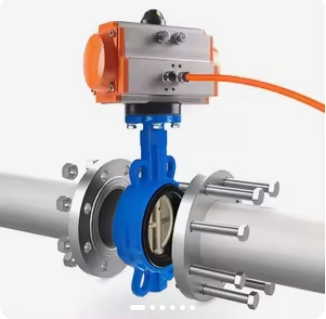

Los actuadores neumáticos tienen un diseño sencillo. Consisten principalmente en un cilindro hueco y un pistón en su interior. Cuando el aire comprimido ingresa al cilindro, empuja el pistón para crear movimiento. A menudo se incluyen resortes para devolver el pistón a su posición original cuando se elimina la presión del aire. El menor número de piezas hace que estos actuadores sean compactos y fáciles de instalar.
A pesar de su diseño central simple, los sistemas neumáticos necesitan componentes adicionales para funcionar correctamente. Estos incluyen compresores de aire, válvulas, filtros, reguladores y tuberías. Estos complementos ocupan espacio y requieren mantenimiento, pero son esenciales para controlar la presión y el flujo del aire.
Los actuadores neumáticos convierten la energía del aire comprimido en movimiento mecánico. Cuando la presión del aire llena el cilindro, empuja el pistón hacia adelante. El movimiento del pistón crea un movimiento lineal que puede empujar, tirar o levantar cargas. Cuando la presión del aire se detiene, un resorte o la presión del aire opuesta hace que el pistón retroceda.
El control se produce regulando el flujo de aire a través de válvulas. Esto permite que el actuador se mueva a diferentes posiciones, pero el control es menos preciso que el de los actuadores eléctricos. Los actuadores neumáticos son más adecuados para movimientos simples de un extremo a otro en lugar de un posicionamiento preciso.
Los actuadores neumáticos son populares en industrias que necesitan un movimiento rápido y confiable con fuerza moderada. Los usos comunes incluyen:
● Automatización de válvulas en sistemas de petróleo, gas y agua.
● Líneas de embalaje y montaje.
● Robots de manipulación de materiales y de recogida y colocación.
● Procesamiento de alimentos y bebidas
Sus beneficios incluyen:
● Alta velocidad y tiempos de respuesta rápidos
● Capacidad para operar en entornos peligrosos o explosivos.
● Diseño simple y resistente con menos piezas móviles
● Menor costo inicial en comparación con los actuadores eléctricos
Sin embargo, requieren un suministro constante de aire comprimido, lo que puede aumentar los costos operativos y las necesidades de mantenimiento.
Nota: Los actuadores neumáticos destacan en entornos que requieren movimientos rápidos y simples y pueden soportar temperaturas y presiones más altas que muchos actuadores eléctricos.

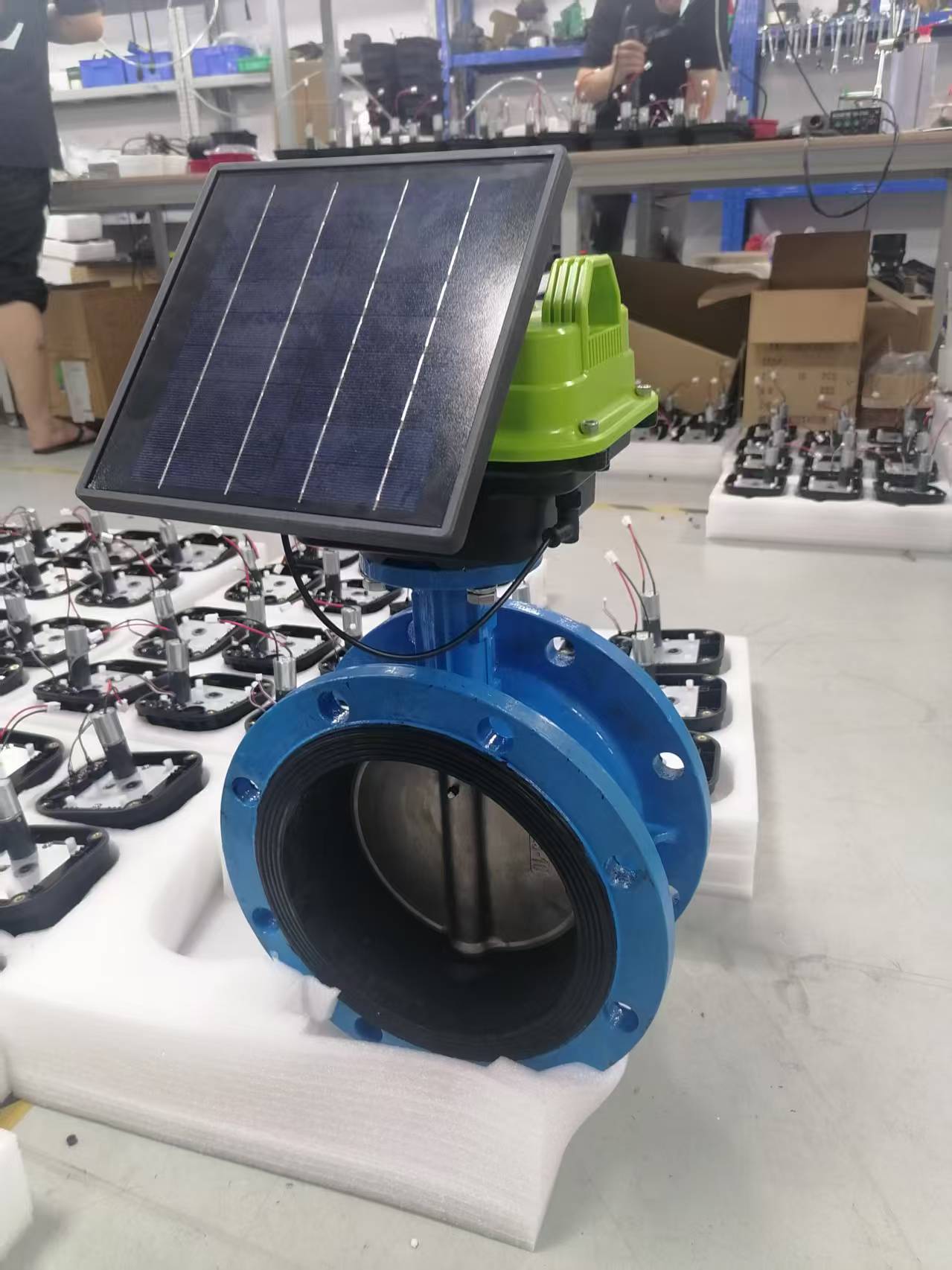

Los actuadores eléctricos tienen un diseño más complejo que los neumáticos. Consisten principalmente en un motor eléctrico y un mecanismo que convierte el movimiento giratorio en movimiento lineal. Los mecanismos comunes incluyen husillos de bolas, husillos de avance, piñón y cremallera o correas y poleas. El motor puede ser un motor paso a paso o un servomotor, cada uno de los cuales ofrece diferentes niveles de control y precisión.
Los componentes clave incluyen:
● Motor eléctrico: Proporciona la potencia para mover el actuador.
● Mecanismo de transmisión: Convierte el movimiento giratorio en movimiento lineal.
● Sensores y codificadores: proporcionan retroalimentación para el control de posición y velocidad.
● Controlador: Gestiona el funcionamiento del motor, a menudo integrado o conectado externamente.
Esta complejidad permite que los actuadores eléctricos ofrezcan un control preciso sobre la posición, la velocidad y la fuerza. Sin embargo, también significa que requieren una instalación y configuración más cuidadosas en comparación con los actuadores neumáticos.
Los actuadores eléctricos funcionan convirtiendo la energía eléctrica en movimiento mecánico. El motor hace girar un tornillo o engranaje, que mueve una tuerca o cremallera linealmente. Este movimiento lineal empuja o tira de la carga.
El control se produce mediante la regulación de la corriente eléctrica y el voltaje suministrado al motor. La retroalimentación de sensores como codificadores permite un control de circuito cerrado, lo que permite que el actuador alcance y mantenga posiciones precisas.
Debido a que la electricidad es fácil de controlar, los actuadores eléctricos pueden realizar perfiles de movimiento complejos, incluidas velocidades y patrones de aceleración variables. Esto los hace adecuados para aplicaciones que requieren un posicionamiento preciso o movimientos sincronizados de múltiples ejes.
Los actuadores eléctricos se utilizan ampliamente en industrias donde la precisión, la repetibilidad y la eficiencia son fundamentales. Las aplicaciones típicas incluyen:
● Robótica y automatización
● Dispositivos médicos
● Fabricación de semiconductores
● Maquinaria de embalaje
● Sistemas aeroespaciales y de defensa
Los beneficios de los actuadores eléctricos incluyen:
● Alta precisión y repetibilidad para posicionamiento multipunto
● Eficiencia energética, a menudo alrededor del 80 %.
● Mantenimiento mínimo debido a menos piezas móviles y sin sistema de aire comprimido
● Capacidad para integrarse fácilmente con sistemas de control digital y recopilar datos operativos.
● Funcionamiento silencioso en comparación con los actuadores neumáticos.
Si bien los actuadores eléctricos tienen un costo inicial más alto, sus ahorros a largo plazo en energía y mantenimiento a menudo los hacen más rentables con el tiempo.
Los actuadores neumáticos generan fuerza mediante el uso de aire comprimido para empujar contra un pistón dentro de un cilindro. La fuerza depende principalmente de dos factores: la presión del aire y la superficie del pistón. Una mayor presión de aire o un área de pistón más grande significa más fuerza. Por ejemplo, si el área del pistón es de 10 pulgadas cuadradas y la presión del aire es de 80 psi, el actuador puede producir 800 libras de fuerza.
Algunos actuadores neumáticos utilizan múltiples pistones para aumentar la fuerza. Más pistones significan más fuerza pero también requieren más aire comprimido. La fuerza puede variar si la presión del aire fluctúa, lo que la hace menos consistente que los actuadores eléctricos.
Los actuadores eléctricos crean fuerza al convertir el par del motor en movimiento lineal a través de mecanismos como husillos de bolas o engranajes de piñón y cremallera. El par del motor y la ventaja mecánica del tornillo o del engranaje determinan la salida de fuerza.
Por ejemplo, un motor que produce 10 Nm de par con un husillo de bolas que tiene un avance determinado puede generar una fuerza lineal específica. Cambiar el avance del tornillo o la relación de transmisión puede aumentar la fuerza a costa de la velocidad, o viceversa.
Los actuadores eléctricos proporcionan una fuerza más constante porque la corriente y el voltaje eléctricos son más fáciles de controlar con precisión que la presión del aire.
Los actuadores neumáticos generalmente ofrecen velocidades más altas y tiempos de respuesta más rápidos. Pueden empujar o tirar cargas rápidamente porque el aire comprimido mueve el pistón casi instantáneamente. Los tiempos de ciclo típicos de los actuadores neumáticos oscilan entre 0,5 y 1 segundo, lo que los hace adecuados para tareas rápidas y repetitivas.
Los actuadores eléctricos suelen tener velocidades más lentas debido a la conversión mecánica del movimiento giratorio a lineal y a los límites de velocidad de rotación del motor. Sin embargo, permiten un control preciso de la velocidad y una aceleración o desaceleración suave, lo cual es esencial para perfiles de movimiento delicados o complejos.
La velocidad en los actuadores eléctricos se puede ajustar cambiando la velocidad del motor o las relaciones de transmisión, pero aumentar la velocidad a menudo reduce la fuerza y viceversa.
Aspecto | Actuadores neumáticos | Actuadores eléctricos |
Generación de fuerza | Depende de la presión del aire y del área del pistón. | Depende del par del motor y del paso del tornillo. |
Consistencia de fuerza | Variable debido a los cambios de presión del aire. | Consistente mediante un control eléctrico preciso |
Velocidad | Alta velocidad, respuesta rápida | Velocidad moderada, control preciso |
Ajuste de velocidad | Limitado, principalmente por la regulación del flujo de aire. | Flexible, ajustable mediante control de motor |
Nota: Los actuadores neumáticos destacan en aplicaciones que requieren carreras rápidas y potentes, mientras que los actuadores eléctricos se adaptan a tareas que requieren fuerza constante y velocidad controlada.
La precisión es muy importante cuando los actuadores controlan máquinas o procesos. Garantiza que el actuador se mueva exactamente donde debería, en todo momento. Esto es crucial en industrias como la robótica, los dispositivos médicos y la fabricación de semiconductores, donde incluso los errores más pequeños pueden causar grandes problemas. La repetibilidad significa que el actuador puede volver a la misma posición una y otra vez sin desviarse. Tanto la precisión como la repetibilidad afectan la calidad, la seguridad y la eficiencia del producto.
Los actuadores eléctricos brillan por su precisión y repetibilidad. Utilizan motores eléctricos (paso a paso o servo) que ofrecen un control preciso sobre la posición y el par. Los sensores y codificadores brindan retroalimentación en tiempo real, lo que permite que el sistema corrija cualquier desviación de inmediato. Este control de circuito cerrado significa que los actuadores eléctricos pueden alcanzar posiciones exactas de manera consistente.
Por ejemplo, en una máquina envasadora, un actuador eléctrico puede colocar artículos en puntos precisos de una cinta transportadora con una variación mínima. Este nivel de control también permite perfiles de movimiento complejos, como aceleración y desaceleración suaves, lo que reduce el desgaste.
El par de retención de los motores eléctricos detiene la deriva de posición cuando se corta la alimentación. Además, los actuadores eléctricos pueden almacenar cientos de posiciones objetivo, lo que permite el posicionamiento multipunto y movimientos sincronizados de múltiples ejes. Esta capacidad es vital en los sistemas de automatización avanzados.
Los actuadores neumáticos luchan por igualar en precisión a los actuadores eléctricos. Su movimiento depende de la presión del aire, que es más difícil de controlar con precisión debido a las fugas, las fluctuaciones de presión y la compresibilidad del aire. Estos factores provocan variaciones de fuerza y posición.
Normalmente, los actuadores neumáticos se utilizan para movimientos simples de un extremo a otro, como abrir o cerrar una válvula. El posicionamiento preciso requiere sensores y válvulas de control adicionales, lo que aumenta la complejidad y el costo del sistema. Incluso entonces, rara vez logran la misma repetibilidad que los actuadores eléctricos.
Por ejemplo, un actuador neumático puede abrir una válvula completamente pero no puede detenerla de manera confiable en posiciones intermedias sin dispositivos adicionales. Además, las fugas de aire o los sellos desgastados degradan la precisión con el tiempo, lo que requiere un mantenimiento frecuente.
Los actuadores neumáticos suelen tener un precio de compra inicial más bajo. Su diseño simple y menos piezas electrónicas los hacen más baratos desde el principio. Sin embargo, necesitan equipos adicionales como compresores de aire, filtros y válvulas, lo que aumenta los gastos de instalación y los requisitos de espacio.
Los actuadores eléctricos cuestan más inicialmente debido a componentes complejos como motores, codificadores y controladores. Pero no requieren compresores de aire ni equipos periféricos extensos. Esto a menudo da como resultado una instalación más sencilla y un menor uso de espacio.
Con el tiempo, el funcionamiento de los sistemas neumáticos puede volverse más caro. Consumen grandes cantidades de aire comprimido, lo que requiere energía para generarse. Además, el mantenimiento de los compresores de aire y los componentes relacionados aumenta los costos a largo plazo.
Los actuadores eléctricos tienden a tener costos iniciales más altos pero ahorran dinero en energía y mantenimiento. Su consumo de energía eléctrica es más eficiente y menos piezas necesitan un mantenimiento regular.
Los actuadores neumáticos funcionan con una eficiencia aproximada del 10% al 25%. La mayor parte de la energía se pierde al comprimir el aire y en las fugas del sistema. El Departamento de Energía de EE. UU. señala que los sistemas de aire comprimido suelen tener una eficiencia general de entre el 10 y el 15 %.
Los actuadores eléctricos funcionan con una eficiencia de alrededor del 80%. Convierten la energía eléctrica directamente en movimiento mecánico con pérdidas mínimas. Esta mayor eficiencia se traduce en menores facturas de energía y menos impacto ambiental.
Debido a que los actuadores neumáticos dependen del aire comprimido, las pérdidas de energía ocurren en múltiples puntos: compresión del aire, transmisión a través de tuberías y fugas. Los actuadores eléctricos evitan estas pérdidas mediante el uso de energía eléctrica directa.
El costo total de propiedad (TCO) incluye la compra inicial, la instalación, los costos operativos, el mantenimiento y los gastos de tiempo de inactividad. Los actuadores neumáticos pueden parecer más baratos al principio, pero a menudo generan un coste total de propiedad más alto debido al desperdicio de energía, el mantenimiento frecuente y la conservación del sistema de aire.
Los actuadores eléctricos suelen tener un precio de compra más alto pero menores costos de operación y mantenimiento. No necesitan compresores de aire ni sistemas complejos de suministro de aire, lo que reduce los puntos de falla y la mano de obra de mantenimiento.
Por ejemplo, en una línea de envasado que ejecuta muchos ciclos diarios, los actuadores eléctricos ahorran importantes costes de energía y mantenimiento a lo largo de los años. Los sistemas neumáticos pueden necesitar reemplazos de sellos y mantenimiento del compresor más frecuentes, lo que aumenta el tiempo de inactividad.
Al calcular el TCO, considere:
● Equipo inicial y costos de instalación.
● Consumo de energía durante la vida útil esperada
● Frecuencia y costos de mantenimiento.
● Impacto del tiempo de inactividad en la producción
● Piezas de repuesto y mano de obra
La elección de actuadores eléctricos suele dar sus frutos a largo plazo, especialmente para aplicaciones continuas o de precisión.
Los actuadores neumáticos prosperan en entornos hostiles. Manejan amplios rangos de temperatura, a menudo de -20°F a 350°F. Esto los hace ideales para entornos exteriores o industriales con calor o frío extremos. Debido a que utilizan aire comprimido, resisten explosiones y chispas, lo que los hace seguros en áreas peligrosas como plantas químicas o refinerías de petróleo.
Su diseño robusto tolera mejor el polvo, la humedad y las vibraciones que los actuadores eléctricos. Sin embargo, las altas temperaturas aún pueden hacer que los sellos se desgasten más rápido, lo que posiblemente ralentice los tiempos de respuesta o provoque fugas. El mantenimiento adecuado ayuda a mantenerlos confiables en condiciones difíciles.
Los actuadores eléctricos necesitan más protección del medio ambiente. Sus motores, sensores y componentes electrónicos son sensibles al polvo, el agua y las temperaturas extremas. Por lo general, funcionan mejor entre 40°F y 150°F. Más allá de este rango, los motores pueden sobrecalentarse o la lubricación puede fallar, lo que reduce la vida útil.
Para trabajar en condiciones difíciles, los actuadores eléctricos requieren gabinetes con altas clasificaciones de protección de ingreso (IP). Estos protegen contra el polvo y la humedad, pero añaden costo y tamaño. También necesitan sistemas de amortiguación de vibraciones y, a veces, de refrigeración para mantener el rendimiento.
Los actuadores eléctricos son más silenciosos y limpios, pero pueden tener problemas en ambientes explosivos o muy sucios a menos que estén diseñados especialmente.
La elección del actuador adecuado para entornos hostiles depende de las condiciones específicas. Los actuadores neumáticos suelen ganar en entornos explosivos o muy calientes debido a su simplicidad y potencia de aire. Toleran bien la suciedad y la humedad, pero necesitan un suministro de aire limpio y seco para evitar daños o corrosión interna.
Los actuadores eléctricos destacan cuando es importante un control preciso y un funcionamiento silencioso, pero necesitan protección. El uso de gabinetes con clasificación IP, sellado y refrigeración adecuada pueden ampliar su uso en lugares difíciles. Para zonas peligrosas, certificaciones como ATEX o IECEx garantizan el cumplimiento de la seguridad.
En algunos casos, los sistemas híbridos combinan potencia neumática con controles eléctricos para equilibrar durabilidad y precisión.
Los actuadores neumáticos exigen un mantenimiento frecuente. Dependen de un suministro constante de aire comprimido limpio y seco. Esto significa que debe mantener no sólo el actuador sino también todo el sistema de aire. Componentes como compresores, válvulas, filtros, lubricadores y tuberías necesitan revisiones y mantenimiento periódicos. Las fugas de aire son un problema común que reduce la eficiencia y la producción de fuerza. Los sellos desgastados de los pistones y las varillas provocan fugas, lo que provoca un rendimiento inconsistente y un desperdicio de energía. La reparación de fugas a menudo implica reemplazar sellos o ajustar la presión del aire. Debido a que estas piezas se desgastan con el tiempo, se espera que las tareas de mantenimiento sean continuas.
Además, la calidad del aire afecta la vida útil del actuador. La humedad o los contaminantes en el aire pueden corroer las piezas internas y provocar fallas prematuras. El uso de secadores de aire y filtros ayuda a prolongar la vida útil, pero aumenta la complejidad del mantenimiento. Los actuadores neumáticos también necesitan lubricación para que las piezas móviles funcionen sin problemas. Sin una lubricación adecuada, la fricción aumenta, acelerando el desgaste.
Los actuadores eléctricos requieren mucho menos mantenimiento. Menos piezas móviles y la ausencia de sistemas de aire comprimido simplifican el mantenimiento. La mayoría de los actuadores eléctricos sólo necesitan una lubricación ocasional de cojinetes y engranajes. Los motores eléctricos modernos están diseñados para una larga vida útil y, a menudo, se consideran libres de mantenimiento. Si un motor falla, suele ser más rentable reemplazarlo que repararlo.
Los actuadores eléctricos necesitan inspecciones periódicas de las conexiones eléctricas y los sistemas de control para garantizar un funcionamiento confiable. El polvo o la humedad del ambiente pueden afectar los sensores y codificadores, por lo que es importante proteger estos componentes. Es posible que los codificadores necesiten calibración con el tiempo para mantener la precisión.
Dado que los actuadores eléctricos no dependen del suministro de aire, evitan problemas como fugas o contaminación del aire. Esto reduce el tiempo de inactividad y reduce los costos de mano de obra de mantenimiento. En general, los actuadores eléctricos ofrecen programas de mantenimiento más predecibles y manejables.
Tanto los actuadores neumáticos como los eléctricos tienen una vida útil influenciada por su diseño y condiciones de funcionamiento. La vida útil de los actuadores neumáticos depende principalmente del estado del sello y de la calidad del aire. El desgaste de los sellos es difícil de predecir, por lo que las inspecciones periódicas son esenciales. Operar fuera de los rangos de temperatura o presión recomendados acorta la vida útil. Las altas temperaturas degradan los sellos más rápidamente, provocando fugas y pérdida de rendimiento.
La vida útil de los actuadores eléctricos suele estar clasificada según la vida útil de los rodamientos L10, que estima el tiempo antes de que falle el 10 % de los rodamientos. Este cálculo ayuda a predecir la vida útil del motor con mayor precisión. Mantener las temperaturas de funcionamiento bajas y dentro de las especificaciones prolonga la vida útil del motor y de los rodamientos. Los actuadores eléctricos son sensibles al calor, el polvo y las vibraciones, por lo que una protección ambiental adecuada mejora la confiabilidad.
En entornos hostiles, los actuadores neumáticos pueden durar más debido a diseños más simples y resistentes. Sin embargo, los actuadores eléctricos con carcasas y refrigeración adecuadas también pueden lograr una alta confiabilidad.
En resumen, los actuadores neumáticos requieren más mantenimiento práctico y tienen una vida útil menos predecible. Los actuadores eléctricos ofrecen un funcionamiento más prolongado y confiable con un mantenimiento mínimo, especialmente cuando están protegidos de condiciones adversas.
Los actuadores neumáticos son ideales para movimientos rápidos y simples con costos iniciales más bajos, mientras que los actuadores eléctricos destacan por su precisión y eficiencia. La elección del actuador adecuado depende de las necesidades específicas de la aplicación, como la velocidad, la fuerza y las condiciones ambientales. Las tendencias futuras sugieren avances en la tecnología de actuadores, mejorando las capacidades de ambos tipos. Shenzhen Power-Tomorrow Actuator Valve Co., Ltd. ofrece soluciones de actuadores innovadoras, que combinan confiabilidad y eficiencia para satisfacer diversas demandas de la industria. Sus productos proporcionan un valor significativo a través de un diseño y rendimiento superiores.
R: Un actuador eléctrico es un dispositivo que convierte la energía eléctrica en movimiento mecánico, comúnmente utilizado para un control preciso en diversas industrias, como la robótica y la automatización.
R: Los actuadores eléctricos funcionan mediante el uso de un motor eléctrico para girar un tornillo o engranaje, convirtiendo el movimiento giratorio en movimiento lineal, lo que permite un control preciso sobre la posición y la velocidad.
R: Los actuadores eléctricos ofrecen alta precisión, eficiencia energética y un mantenimiento mínimo en comparación con los actuadores neumáticos, lo que los hace ideales para aplicaciones que requieren perfiles de movimiento complejos.
R: Los actuadores eléctricos brindan beneficios como alta precisión, repetibilidad, eficiencia energética y fácil integración con sistemas de control digital, adecuados para industrias que necesitan un control preciso.
R: La resolución de problemas de un actuador eléctrico implica verificar las conexiones eléctricas, la calibración del sensor y el funcionamiento del motor para garantizar un rendimiento confiable y abordar cualquier problema con prontitud.
